Centro de mecanizado de grabado y fresado

· Un modelo maduro en la serie de estructura de puerta · Diseñado especialmente para los pequeños componentes de la precisión · Precisión de mecanizado estable y velocidad de husillo extremadamente alta

Correo electrónico:

Michael.qiu@vlead.ltd

ALAMBRE

86-18025806868

Mensaje

Relacionados

Para más detalles, por favor¡Contacto!

Aplicación del producto

Clasificación

Serie DX

Palabra clave

VLEAD

Descripción del producto

Mecanismo confiable de la revista de la herramienta

Capacidad de herramienta 12/16
Longitud máxima de 200mm
Diámetro máximo de la herramienta 80mm
Tiempo de ejecución de la herramienta adyacente 0,7 s
Portaherramientas modelo BT-30 [ER25, sin cargador de herramientas]

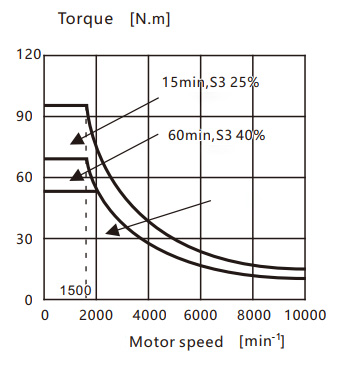

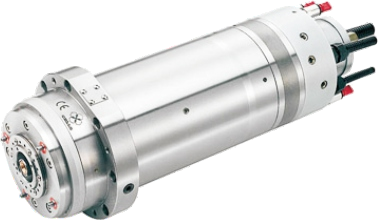

Husillo

Estable y de alta velocidad

Husillo incorporado 30000RPM

Centro del husillo de soplado de aire

Protección de la cortina de aire del husillo

Función de enfriamiento del aceite del husillo

BT-30 como estándar

Cambiador de herramientas neumático

Cambie de forma rápida y fiable las herramientas, minimice el tiempo ATC (CAMBIO AUTO DE HERRAMIENTAS) y mejore la eficiencia del cambio de herramientas

Equipado con mecanismo de protección de la revista herramienta para evitar que los chips de residuos de procesamiento de entrar en el mecanismo de la revista herramienta

Modelo	DX-650	DX-650A	DX-870	DX-870A
Capacidad de mecanizado
Eje X (mm)	600	600	800	800
Y Axis (mm)	500	500	700	700
Eje Z (mm)	250	250	330	330
Extremo del husillo-cara a la mesa (mm)	100-350	100-350	100-430	100-430
Tamaño del banco de trabajo (mm)	600 × 500	600 × 500	800 × 600	800 × 600
Carga del banco de trabajo (KG)	300	300	400	400
Potencia del motor X/Y/Z (KW)	0,85/0,85/0,85	0,85/0,85/0,85	1,0/1,0/1,0	1,0/1,0/1,0
Diámetro/paso de Rod del tornillo de X/Y/Z (milímetro)	Z:32x8 XY:R28x8	Z:32x8 XY:R28x8	Z:32x8 XY:R28x8	Z:32x8 XY:R28x8
X/Y/Z Carril lineal de ancho (mm)	30/30/30	30/30/30	30/30/30	30/30/30
Velocidad de desplazamiento X/Y/Z (m/min)	10/10/10	10/10/10	10/10/10	10/10/10
Agujero de la forma cónica del eje	ER32	No hay ranura para llave BT30	ER32	Ranura de la llave BT30No
Velocidad de rotación del husillo (RPM)	24000/30000	24000/30000	24000/30000	24000/30000
Potencia del husillo (KW)	5,5	5,5	7,5	7,5
N ° de Herramientas (Pieza)	0	12-16	0	12-16
Modo de eliminación de residuos	Eliminación frontal	Eliminación frontal	Eliminación frontal	Eliminación frontal
Otras funciones
Iluminación LED y sistema de alarma	●	●	●	●
Corte y fresado-Función de enfriamiento	●	●	●	●
Función de enfriamiento de aceite del husillo	●	●	●	●
Sistema de control de temperatura eléctrica	●	●	●	●
Sistema de tratamiento de aire	●	●	●	●
Sistema de lubricación de transmisión	●	●	●	●
Sistema de ajuste horizontal	●	●	●	●
Protector del interruptor de alimentación	●	●	●	●
Transformadores de potencia	●	●	●	●
Herramientas comunes	●	●	●	●
Máquina automática de eliminación de residuos de placa de cadena	●	●	●	●
Separador aceite-agua	×	●	×	●
Parámetro del equipo
Consumo de energía total (KVA)	10	10	10	10
Voltaje/frecuencia (V/HZ)	380/50	380/50	380/50	380/50
Presión de aire (MPA)	0,5-0,7	0,5-0,7	0,5-0,7	0,5-0,7
Precisión de posicionamiento (mm)	± 0.004	± 0.004	± 0.004	± 0.004
Precisión de posicionamiento repetido (mm)	± 0.002	± 0.002	± 0.002	± 0.002
Longitud frontal (mm) A	1850	2100	1900	2200
Lado ancho (mm)B	2150	2150	2600	2600
Altura limitada (mm) C	2500	2500	2500	2500
Anchura del pórtico (milímetro) G	760	760	760	760
Altura del pórtico (milímetro) H	406	406	435	435
Peso de la máquina aprox. (KG)	2800	3000	3600	3800
